注塑模具的七大组成部分-闻辞模具

返回列表 来源: www.wenci77.com 发布日期: 2019.07.05

注塑模具的基本结构可分为七个部分:成型件,铸造系统,导向机构,顶出装置,横向分型和抽芯机构,冷却加热系统和排气系统。

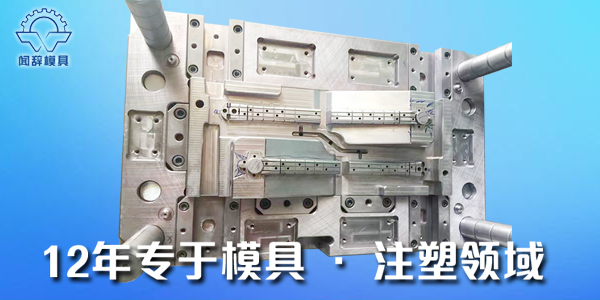

注塑模具

1.模压件

它指的是构成模腔的零件,包括:冲头,模具,型芯,成型杆,成型环和嵌件。

2.门控系统

它指的是从注塑机喷嘴到模具腔体的塑性流动路径。普通浇注系统由主通道,流道,浇口,冷孔等组成。

3.指导机制

注塑模具中,主要定位,引导和承受一定的侧压力,以确保移动和固定模具的精确夹紧。夹紧导向机构包括导柱,导套或导孔(直接在模板上),定位锥面等。

4.弹出装置

从模具中弹出工件的主要功能是由顶出器或顶管或推板,顶出板,顶出器固定板,复位杆和拉杆组成。

5.侧向打字和抽芯机构

其功能是使侧向冲头脱离或拔出侧向芯,通常包括倾斜导向柱,弯曲销,倾斜导向槽,楔形块,倾斜滑块,斜槽,齿条等。

6.冷却加热系统

其功能是调整模具工艺温度,包括冷却系统(冷却水孔,冷却水箱,铜管)或加热系统。

7.排气系统

其功能是排除腔体内的气体,主要由排气槽,匹配间隙等组成。
